雷达液位计怎么调试参数

发布时间:2023-09-14 09:53:35  点击次数:1008次

一、雷达液位计工作原理

雷达液位计的工作原理类似于雷达系统,也被称为无线电波反射原理。当雷达液位计发射电磁波后,电磁波会被液位表面反射,一部分电磁波会被反射回来,另一部分则会穿透液面。这些反射回来的电磁波被接收器接收到,并通过发射器和接收器的相对位置计算出液位高度。



二、基本参数设置

1、打开表盖,按“Ok”进入设置菜单。


2、选中“基本设置”,按“OK”进入基本设置。


3、应用类型根据实际测量介质选择,本案例中为测量水槽液位,所以选择“液体”。


4、容器类型选择“演示”,演示的响应速度最快。也可根据实际容器选择。


5、设置测量介质的介电常数。


6、设置高低位。


7、盲区设定0.3m。


8、量程设定5.0m。


9、阻尼时间设置为5s。

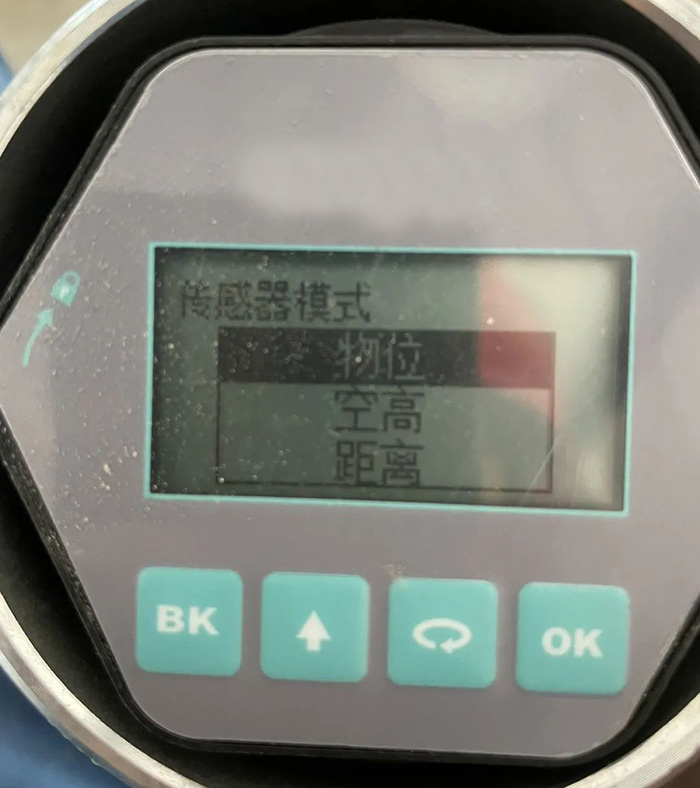

10、传感器模式设置为“物位”。



三、专业设置

1、在菜单设置页面,选择“专业设置”。


2、选择“虚假回波学习”。


3、虚假回波模式,选择“选择区域”。


4、“虚假回波区域”数据不变,直接按“Ok”进入下一步。


5、进入“虚假回波学习”页面,选中“清零”,按“OK”进行,显示OK即清零完毕。


6、选中“新建”,按“OK”新建虚假回波,显示OK,即新建成功。


7、按“BK”,即back返回至显示页面。



四、其他功能介绍

1、仪表模拟仿真:在“专业设置”中选择“电流仿真”,即可进行4-20mA电流输出模拟。



2、通讯功能:Modbus通讯、Hart通讯相关参数设置在“总线地址”中设置。
