盐酸储罐专用液位计

发布时间:2021-01-22 07:59:02  点击次数:1375次

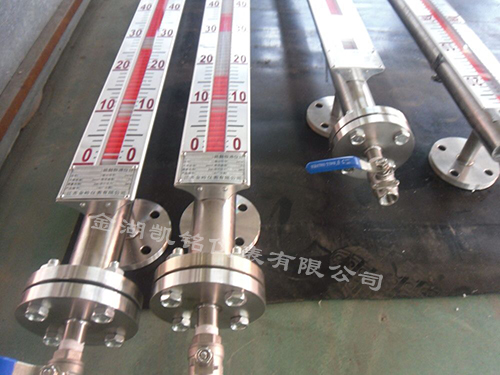

盐酸储罐专用液位计产品概述
JKM-UHZ系列磁翻板液位计是现场安装的直读式液位仪表及变送单元,采用优质不锈钢材料,按化学工业部颁布的磁性液位计标准HG/T21584制造;同时提供内衬PTFE的磁翻板液位计,液位计的接液部分材质全部采用PTFE,可广泛应用于各类石化、化工企业,可测量任何种类、任意浓度的酸、碱及强氧化剂等工艺介质的液位。液位计变送部分,全部采用优质进口OKI干黄管,SMD(贴片)制造;经电路放大变换为标准两线制的4-20mA电流信号。
磁翻板液位计是以磁浮子为测量元件,磁钢驱动翻柱显示,无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。
配置上下限开关输出可实现远距离报警、限位控制。配置变送器, 可实现液位的远距离指示、检测与控制。根据在容器上的安装位置不同,提供侧装和顶装两种方式。根据作介质的不同,提供不锈钢利ABS工程塑料两种材质;其中ABS特别适用于酸、碱等腐蚀性介质。

盐酸储罐专用液位计工作原理

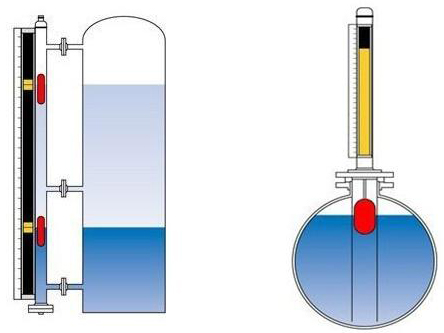

磁翻板液位计主体外的翻板箱受主体内浮子(具有定向磁性源,按不同介质和压力针对研制)的作用促其翻板翻动并显示红白颜色,并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺,从而使液位的指示显得更加清晰。

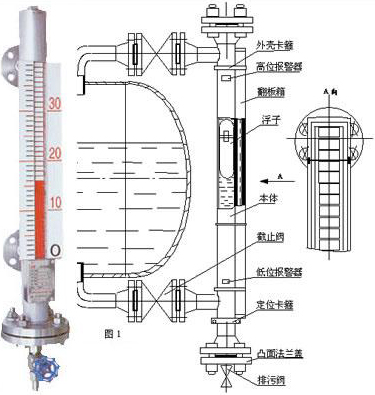

UHZ液位计结构如下图所示

盐酸储罐专用液位计的结构特点
1、结构
液位计根据浮力原理,浮子在测量管内随液位的升降而上下移动,浮子内的永久磁钢通过磁耦合作用,驱动红、白色翻柱翻转180’液位上升时,翻柱由白色转为红色,下降时,翻柱由红色转为白色,从而实现液位的指示。
2、上下限开关输出
利用磁性浮子随液位移动,使安装在液位计立管设定位置上的黄片开关动作,实现开-关控制或报警。
3、液位计电远传
在液位计上安装变送器。变送器由传感器和转换器两部分组成,它通过磁浮子上下移动,经磁耦合作用使导管内测量元件依次动作,获得电阻信号变化,转换成0~10或4~20mA的标准电流信号输出,以便与数字显示仪表或计算机联接,实现远传显示及控制。

盐酸储罐专用液位计技术参数

安装形式内容 侧装式 顶装式
安装间距
(测量范围)
不锈钢 500~5000(mm) 500-2500(mm)
ABS、PP-R 500~4000(mm)
工作压力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa
介质密度 >0。6g/c >0.76g/c
法兰连接 不锈钢 法兰20-40(DN20 PN1.0-4.0)
(GB9119-88)

法兰200-25(DN200 PN1.6)
(GB9119-88)
ABS 法兰20-10(DN20 PN1.0)
(GB9119-88)

法兰200-6(DN200 PN0.6)
(GB9119-88)
主体材料 ICr18Ni9Ti、ABS、PP-R(工作压力0.6MPa)
介质温度 -40~100℃(ABS、PP-R:-40~80℃)
环境温度 -40~+70℃
示值误差 ±100mm
介质粘度 ≤1st(10-4 /s)
上、下限
开关输出
    1、控制灵敏度:10mm
    2、输出接点容量:AC220V 2A
    3、接点寿命:5×104次
    4、防爆特征:iaIICT4本质安全型
电远传、连续显示     1、精度:±1.5%
    2、输出负载:750Ω
    3、输出信号:4~20mA输出,24V DC二线制
    4、防爆特征:iaIICT4本质安全型

盐酸储罐专用液位计的使用注意事项
1.对超过一定长度(普通型>3米、防腐型>2米)的液位计。
2.安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;
3.当配有远传配套仪表时需做到如下几条:
4.应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);
5.远传配套仪表上感应面应面向和紧贴主导管;
6.调试时应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管(运行中应避免介质急速冲击浮子,引起浮子剧列波动,影响显示准确性),观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外);
7.应根据介质情况,不定期清洗液位计的主导管清除杂质;

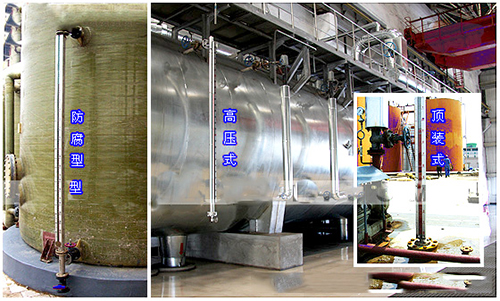

盐酸储罐专用液位计型谱
型 号
UHZ-517
结构特点 接液材质 测量范围
(mm)
适用介质条件 法兰连接(mm) 重量(kg)
温度
(℃)
压力
(Mpa)
密度
g/cm3
粘度
(Pa.s)
DN PN 基本
重量
加长
基本
重量
C10 标准型 1Cr18Ni
9Ti0Cr18Ni9
(304)
300-
8000
-20
+150
0-2.45 0.5-2 ≤0.04 25 1.0
1.6
6 5
C11 高压型 300-
8000
-20
+150
2.45-9.6 0.5-2 ≤0.04 25 2.5
4.0
6 6
C12 高温型
高压型
300-
8000
-20
+350
2.45-9.6 0.5-2 ≤0.04 25 6.3
1.0
6 6
C13 低温型号
(防霜型)
300-
3500
>-40 0-2.45 0.5-2 ≤0.04 25 1.6
2.5
6 7.5
C14 液氨、液
化石油气
专用型
300-
15000
-20
+150
0-2.45 0.45-0.7 ≤0.05 25 2.5 6.5 6
C15 耐腐型 00Cr17Ni14Mo2
(316L)
300-
8000
-20
+150
0-2.45 0.5-2 ≤0.04 25 1.6 6 5
C16 防腐型(
PP外层玻
璃钢)
PP 300-
5000
20
+100
0-0.6 0.5-2 ≤0.04 32 1.6 3 3
C17 防腐型(
PVC 外层
玻 璃钢)
U-PVC 300-
5000
20
+60
0-0.5 0.5-2 ≤0.04 32 1.6 3 3
C18 防腐型 ABS 300-
5000
-20
+120
0-0.6 0.5-2 ≤0.04 32 1.0 3 3
C19 防腐型(
不锈钢内
衬PP)
PP 300-
15000
-20
+100
0-1.0 0.5-2 ≤0.04 25 1.6 4 5
C20 防腐型 PE 300-
5000
20
+40
0-0.6 0.5-2 ≤0.04 25 1.6 6 7
C21 蒸气夹套
加热型
1Cr18Ni9Ti 300-
15000
-20
+150
0-2.45 0.5-2 ≤0.05 32 1.6 6 8
C22 高粘度
介质型
0Cr18Ni9
(304)
300-
15000
-20
+150
0-2.45 0.5-2 ≤0.05 32 1.6 6 5
C23 食品专
用型
1Cr18Ni9Ti 300-
15000
-20
+150
0-1.6 0.5-2 ≤0.05 50 1.6 7 5
