顶装式磁翻板液位计的工作原理与指示异常解决方法

发布时间:2021-03-10 07:57:03  点击次数:2039次

顶装式磁翻板液位计可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。顶装式磁翻板液位计可以做到高密封,防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板(管)液位计指示清晰度差、易破裂等缺陷,且全过程测量无盲区,显示清晰、测量范围大。
顶装式磁翻板液位计,其安全性较之于其他类型的液位仪表有着更多的优势,因为其是液位的就地显示不依赖于其他的电子装置便可实现,并且稳定可靠,波动小,现已经广泛应用于热电厂压力容器中:高、低压除氧器、生水加热器、热网加热器、机组的高、低压加热器、凝汽器等换热器均安装此种液位计。
换热器工作介质为易汽化的液体,压力从真空状态到2.5Mpa之间,温度从40℃到390℃之间,因此液位计的日常维护及指示的准确性,对压力容器的安全运行起到至关重要的作用。
下面,就为大家具体整理了顶装式磁翻板液位计的相关知识,一起来看看吧!
一、顶装式磁翻板液位计工作原理

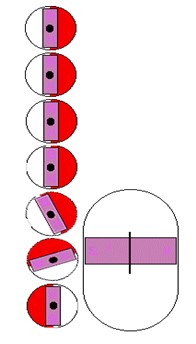

顶装式磁翻板液位计(也可称为磁性浮子液位计)根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到现场指示器,驱动红白翻柱转180°,当液位上升时,翻柱由白色转为红色,当液位下降时翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。
二、选型时应考虑的因素
1.测量对象,如被测介质的物理和化学性质,以及工作压力和温度、安装条件、液位变化的速度等。
2.测量和控制要求,如测量范围、测量(或控制)精确度、显示方式、现场指示、远距离指示、与计算机的接口、安全防腐、可靠性及施工方便性。
3.还要考虑到磁性材料的退磁问题,退磁导致液位计不能正常工作,测量结果也可能不准。
三、顶装式磁翻板液位计特点
1.测量范围大,不受容器高度的限制。
2.指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
3.适合容器内液体介质的液位、界面的测量。除现场指示,还可配远传变送器、报警开关、检测功能齐全。
4.结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。
四、顶装式磁翻板液位计指示不准的问题>>>>
1.判断方法
(1)容器始终是运行,但容器的液位却始终停在某一点上。
(2)容器增大或减少负荷,容器液位不变。
(3)就地液位计与室内显示屏上压力差液位计不符。
2.原因
(1)容器中的水上升或下降速度过快,也就是说浮子上升或下降过快,磁性翻板没有来得及翻动。
(2)磁性翻板重心没有在中心点,磁浮上升时随着磁浮翻转,待磁浮再上升时,翻板又回到原来的位置状态,没有显示有水位的状态。
(3)容器中水质杂质过多,吸附在磁浮表面。造成磁浮磁性下降,磁浮上升时,不能带动翻板转动。
(4)水的液相导管堵塞不同,使的容器中实际水位上升。磁浮却不随之而上升。
3.解决方法
(1)尽量使容器中的水位上升或下降不宜太快。
(2)水位计磁性翻板,重心不在中心点。制造质量不符合标准,应更换。
(3)水质不合格应定期冲洗。
4.维修保养
(1)液位计筒体内不应有固体杂质和磁杂质进入,以免对浮子造成卡阻及减弱浮力。
(2)根据介质情况,可定期清洗主导管,清除管内沉积物杂质。
(3)对液位计进行清洗后或更换浮子时,打开排污法兰,在装入磁性浮子时,应注意重端带磁性一端向上,不能倒装。
(4)对低温型及液化气专用型产品,液位计主体采用真空夹套保温,安装使用过程中注意不要把夹套破坏,以免影响产品质量。
