顶装式磁翻板液位计安装

发布时间:2021-08-20 02:17:43  点击次数:1352次

顶装式磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。产品根据浮力原理和磁性耦合作用研制而成,当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。

1、顶装式磁翻板液位计适用于测量各种不便于侧面安装液位计的容器,特别是地下贮槽内的液位测量。广泛适用于石油、化工、冶金、电力、轻工及医药等行业和部门。

2、顶装式磁翻板位计直接安装于容器顶部,通过浮球随液面(或界面)的上下移动带动磁性连杆上下移动,由磁性连杆内的磁钢利用磁耦合原理驱动磁性翻板指示器,用红蓝两色(液红气蓝)明显直观地指示出工艺容器内的液位或界位,可远距离传送和实现自动控制。顶装式磁翻板液位计主要由本体部分、就地指示器、远传变送器及上、下限报警器等几部分组成。

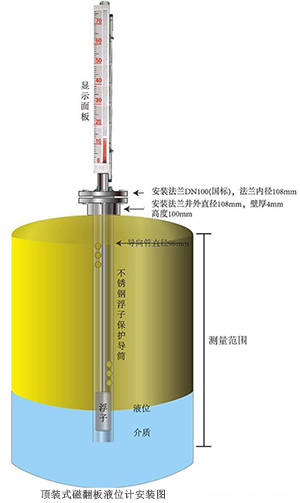

3、顶装式磁翻板液位计由本体(由上、下导管组成)、翻板箱(由红、白双色磁性小翻板组成)、浮子(由磁体、顶杆、浮筒组成)以及液位变送器等组成,其结构如图所示。工作原理为:容器内的浮筒(按不同介质和压力针对研制),在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动,促使本体外的翻板翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。
