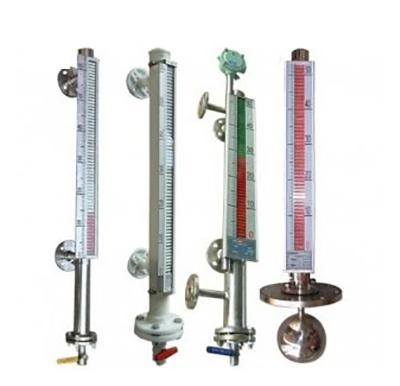

顶装式磁翻板液位计是具有可靠的安全性仪表。由于具有磁性藕合隔离器密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量。设备少开孔，显示清晰，标志醒目，读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。

顶装式磁翻板液位计工作原理
磁翻板液位计主体外的翻板箱受主体内浮子（具有定向磁性源，按不同介质和压力针对研制）的作用促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。

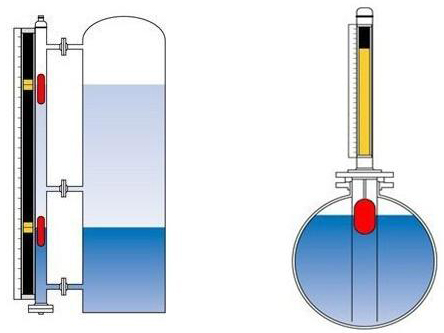

UHZ磁翻板液位计结构如下图所示


顶装式磁翻板液位计的结构特点
1、磁翻板液位计结构
液位计根据浮力原理，浮子在测量管内随液位的升降而上下移动，浮子内的永久磁钢通过磁耦合作用，驱动红、白色翻柱翻转180’液位上升时，翻柱由白色转为红色，下降时，翻柱由红色转为白色，从而实现液位的指示。
2、上下限开关输出
利用磁性浮子随液位移动，使安装在液位计立管设定位置上的开关动作，实现开-关控制或报警。
3、液位计电远传
在磁翻板液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，转换成0～10或4～20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示及控制。

顶装式磁翻板液位计技术参数

安装形式内容		侧装式	顶装式
安装间距 (测量范围)		500,800,1100,1400,1700, 2000,2500,3000,3500,4000, 4500,5000,5500,6000mm	500,800,1100,1400,1700, 2000,2500,3000mm
工作压力		0.6,1.6,2.5,4.0MPa	0.6,1.6,2.5MPa
介质密度		≥ 0.5g/cm 3	≥ 0.76g/cm 3
连接法兰	不锈钢	法兰 20-40(D N 20 P N 4.0)  (GB9119-88)	法兰 200-25(D N 200 P N 2.5)  (GB9119-88)
	ABS	法兰 20-10(D N 20 P N 1.0) (GB9119-88)	法兰 200-6(D N 200 P N 0.6)  (GB9119-88)
主体材料		ABS( 工作压力 0.6MPa) 1Cr18Ni9T
介质温度		-40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ )
环境温度		-40 ℃ ~+70 ℃
示值误差		± 10mm
介质粘度		≤ 1st(10 - 4 m/s)
上下限开关  输出		1. 控制灵敏度 : 10mm  2. 输出接点容量 : AC220V2A  3. 接点寿命 : 5 × 10 4
电远传连续显示		1. 精度 : ± 1.5%  2. 输出负载 : 750  3. 输出信号 : 0~10mA 输出 ,220VAC 电源  4~20mA 输出 ,24VDC 二线制  4. 防爆特征 ia Ⅱ CT4 本质安全型


顶装式磁翻板液位计的使用注意事项
1.对超过一定长度（普通型>3米、防腐型>2米）的液位计。
2.安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；
3.当配有远传配套仪表时需做到如下几条：
4.应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；
5.远传配套仪表上感应面应面向和紧贴主导管；
6.调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）；
7.应根据介质情况，不定期清洗磁翻板液位计的主导管清除杂质；
