涡街流量计和旋进旋涡流量计的区别

发布时间:2023-07-25 11:10:07  点击次数:593次

涡街流量计与旋进旋涡流量计,都是在工业自动化领域中应用比较广泛的仪表。


涡街流量计是一种速度式流量仪表,具有广泛用途。可对液体、蒸汽和绝大多数气体的流量计量、测量和控制。广泛用于石油、化工、纺织、冶金、食品、造纸、制药、能源等行业。


旋进旋涡流量计是集压力、温度、流量传感器于一体,直接显示标准状态下介质体积的流量计。它通过内部温度传感器、压力传感器和流量传感器检测相应参数,来实现气体介质标准流量的计量,广泛用于石油、化工、冶金、城市燃气输配管网等领域的气体计量。


下面就来给大家介绍一下旋进旋涡流量计与涡街流量计的区别


1 结构不同

涡街流量计和旋进旋涡流量计的发生体都是不可动部件,通常都称之为漩涡发生体,但两者的漩涡发生体是不同的,涡街的旋涡发生体是三角柱型的,旋进旋涡的旋涡发生体类似于涡轮的叶轮。


2 测量原理不同

涡街流量计原理是在流体中设置三角柱型漩涡发生体,气体流经旋涡发生体,从两侧交替的产生有规则的漩涡,这种旋涡称为卡门涡街,通过测量涡街发生的频率来计算测量介质流量。


旋涡发生体示意图


旋进旋涡流量计测量原理是当流体通过由螺旋形叶片组成的旋涡发生器后,流体被迫绕着发生体轴剧烈旋转,形成旋涡。当流体进入扩散段时,旋涡流受到回流的作用,开始作二次旋转,形成陀螺式的涡流进动现象。两者都是产生旋涡,涡街流量计的漩涡是两侧交替产生的,旋进旋涡流量计的漩涡是陀螺式的。

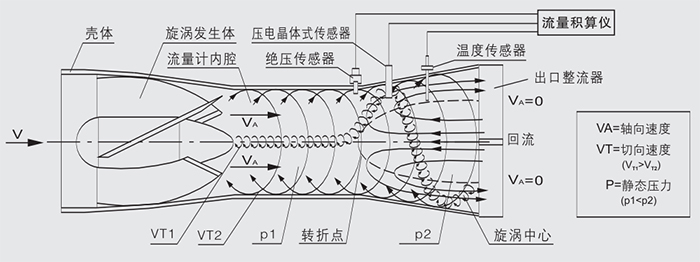

旋进旋涡流量计一次表部分工作原理图


3 所测介质不同

涡街流量计可测量气体、液体和蒸汽,旋进旋涡流量计只可以测量气体。


4 测量管径

涡街流量计测量管径范围大于旋进旋涡流量计管径。同等管径测量气体时流量范围不同,根据现场实际应用情况选择哪款流量计更适合。
