涡街流量计量程范围的选择与确定

发布时间:2023-10-30 09:29:11  点击次数:659次

涡街流量计流量范围的选择与确定可以分为两种情况,一种可根据参比范围来确定,一种可根据具体工况条件来确定。


1.参比条件下的流量范围

参比条件(标准条件)下,可按(表一)进行直接选型。



2.工况条件下流量范围的选择

口径不同、介质不同,涡街流量传感器、变送器的测量范围不尽相同,特殊介质的选型须计算确定。


2.1 气体流量范围的选择

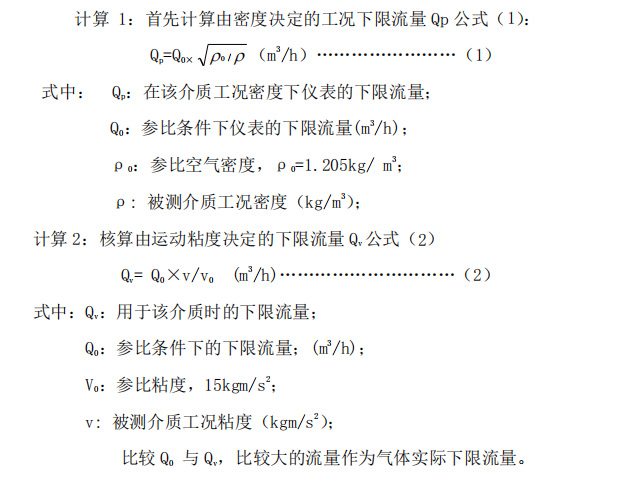

涡街流量计的上限流量一般不受介质压力和温度的影响,流量范围主要是取决于介质的工况密度和运动粘度,因此流量范围的确定实际就是核算可用的下限流量。



2.2 液体流量范围的选择

液体的流量范围见参比条件表(一)。若测量的介质不是ρ=1000kg/ m3可按公式(1)进行计算选取。


2.3 蒸汽流量范围的选择

饱和蒸汽:可参照表(二)饱和蒸汽质量流量范围表进行选择。

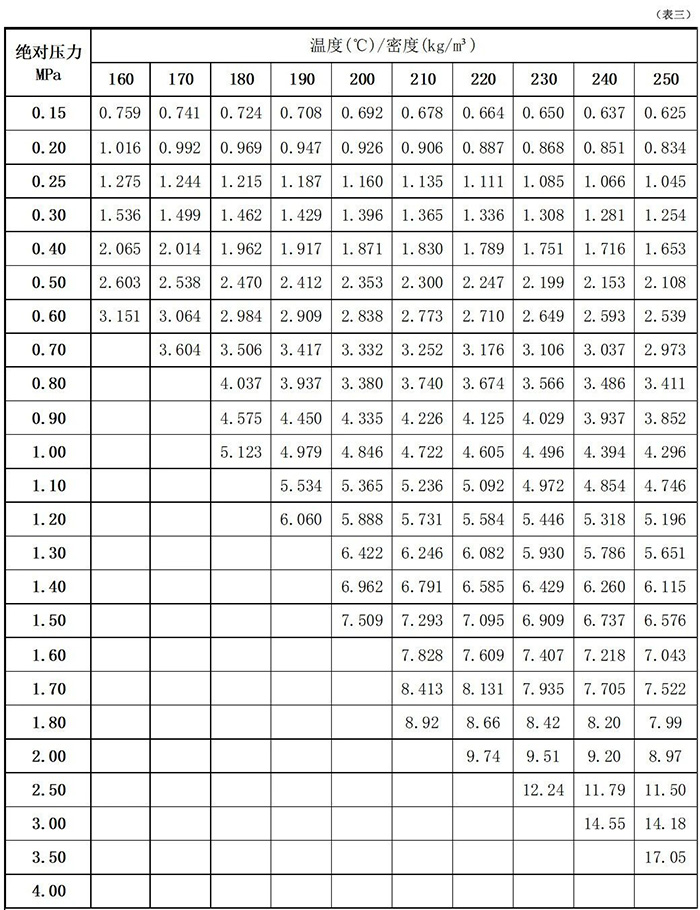

过热蒸汽:通过表(三)可查得压力和温度对应的密度,取表(二)相近的密度的流量范围,即可确定其为该过热蒸汽的流量范围。
