储油罐液位仪,立式储油罐液位计

发布时间:2021-01-11 15:24:29  点击次数:1547次

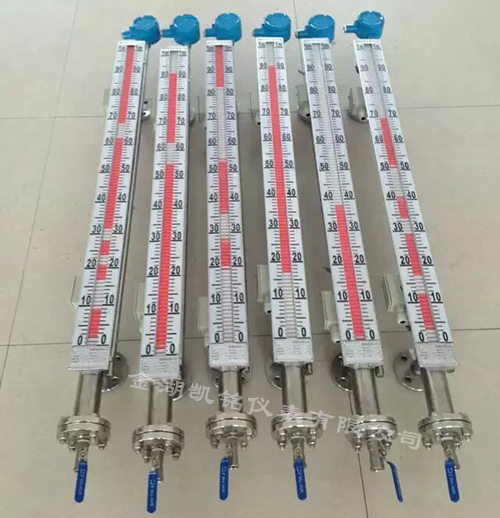

储油罐液位仪产品概述
磁翻板液位计的*显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、可靠、耐用,而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警,控制或连锁;配上静压式液位变送器或干簧-电阻式液位变送器,可将液位,界位信号转换成二线制4-20mADC标准信号,实现远距离指示、检测、记录与控制。该系列磁翻板液位计可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。

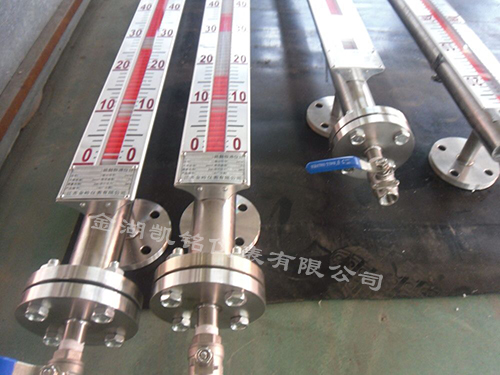

储油罐液位仪结构及原理
1、基本型:
根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的永久磁钢通过耦合作用,驱动红、白色翻柱翻转180°,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。
2、电远传:
在浮子液位计上安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。
3、上下限开关输出:
在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌簧开关,利用磁性浮子随液位移动使簧片开关动作时,实现报警或限位控制。
系统构成及接线
1、上下限开关输出:
由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
2、电远传:
由测量单元和变送单元两部分组成。
3、本安防爆:
a带本安防爆,上、下限开关输出型
防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。
b带本安防爆远传型
适合使用于∏类电气设备(工厂用)、C级气体,*高表面温度组别T4(135℃)。
c使用注意事项
①变送器外壳设有外接地,用户使用时必须可靠接地。
②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5m,电缆允许分布电容为0.8μF

储油罐液位仪的优点
1、结构简单、坚固牢靠、无需专门维护。
2、直接显示液位高低,不受被测液高温、易流动、易燃烧、有毒等特性的影响。
3、翻板工作无需电源,无需断开的情况下也能显示液位变化和报警。
4、可用于真空、高压、高温的环境,对密度低的液体也可适用。
5、耐腐蚀性能强,适用于大多数腐蚀性液体。

储油罐液位仪技术参数
一、显示部分技术参数
1、测量范围:300~10000mm
2、准确度:±10mm
3、翻柱直径:10mm
4、工作压力:标准型≤2.5Mpa
5、UPVG≤0.6Mpa
6、介质密度:≥0.45gcm3
7、介质温度:普通型:-20℃
8、高温型:<250℃
9、介质密度差:0.15g/m3(测量界面)
10、介质粘度:≤0.4PaS
11、环境振动:频率≤25Hz,振幅≤0.5mm 跟随速度:≤0.08m/s
12、连接法兰:符合**GB标准。
二、变送器远传部分技术参数
1、型号:普通型:BS
2、隔爆型:FBB-Ex
3、电源电压:24VDC(2线制)
4、精度:±1.5%FS(H≥1000mm) ±2.5%FS(H<1000mm)= 输出电流:4~20mA 负载能力:600
5、工作温度:-20℃~55℃
6、防护等级:IP65 防爆型:dIIBT4
7、电缆接口:普通型:Pg11
8、防爆型:M20x1.5内螺纹

储油罐液位仪应用须知
l、侧装式液位计与被测容器的上下分液管间*好各装一只截止阀门以便打开或关闭液位计;另一方面为维修液位计带来方便。在上下截止阀关闭时可打开液位计底部排污法兰或卸下排污螺钉,注入清水即可清洗液位计的主体。
2、安装液位计时,法兰中心线垂直度≤4‰,当液位计的测量范围大于3米时,需要考虑增加中间加固法兰(或朵攀)作固定支撑以增加强度。
3、配套远传液位变送器与二次仪表之间隔连线,要求连线的芯线截面面积应大于0.8mm。.与交流电源同路平行铺设时,至少应保持20厘米以上的间距,*好单独穿铁管铺设,或用屏蔽二芯电缆铺设,屏蔽层只能一端接地。
4、选用液位控制器,其触点容量均以阻性负载设计,如用非阻性或大力功率负载则要用中间继电器转换。
5、对液体介质中含有悬浮杂质的亲磁物质的场合,不宜使用本液位计,因这些杂质会对浮子组件造成卡阻。
6、外形结构中的盲区(L1)与介质密度有关。故不同介质有不同的盲区。

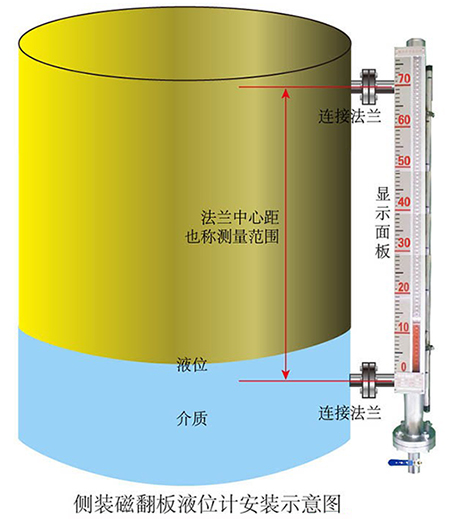

储油罐液位仪安装要求
⑴液位计必须垂直安装,偏差≤3mm。
⑵液位计测量范围超过4.5米时,在上下法兰中间应增设中间支撑。
⑶筒体保持100mm距离内不能有吸磁性材料。
⑷浮子装入筒体时,切勿将浮标上下颠倒(磁性端在上)。
⑸仔细检查各连接处螺栓是否上紧之后仪表即可投入使用。
⑹保温型液位计除按以上要求安装外,还必须连接冷却或加热系统。
⑺地下型液位计先把导管安装在地下容器内,再把连接好的浮标、浮球、连杆装入导管,然后安装上半部。

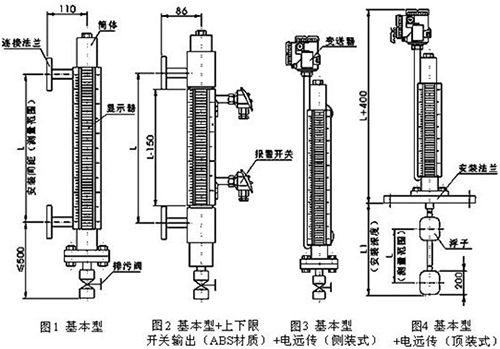

储油罐液位仪型谱

UHZ 磁翻板液位计
测量型式 25 侧侧安装式
27 顶部安装式
28 侧顶安装式
29 侧底安装式
26 底部安装式
显示方式 1 双面板式
2 单面板式
3 单带夜光型
4 LED显示型
远传方式

无可省略
L 远传型
防爆形式 O 普通型
G 隔爆型
Z 本安型
F 配安全栅
液位控制 O
S (报警)开关

定货须知 :
l、定货时请注明型号规格、测量范围、安装深度、介质密度、介质温度及工作压力等。
2、用户如使用法兰或或其它规格的法兰时可专门提出 , 我厂专业人员将协助您选型或为您设计制造特殊产品。
3、用户须根据下表自备法兰及密封垫等连接件。
