储油罐磁翻板液位计
发布时间:2021-01-11 15:31:31 点击次数:1347次

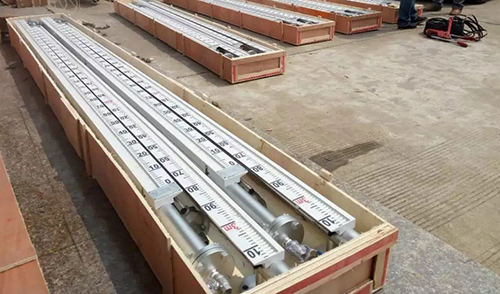

储油罐磁翻板液位计产品概述
磁翻板液位计是本公司引进、吸收国外同类产品,并加以吸收、消化、提高,按原化学工业部颁布的磁性液位计标准T21584-95研制生产的产品。可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封,防泄漏和适应高压高温、腐蚀性条件下的液位测量,具有可靠的安全性,它弥补了玻璃板(管)液位计指示不清晰,易破碎的不足,不受高、低温度剧变的影响,不需多组液位计的组合。全过程测量无盲区,显示醒目、读数直观,且测量范围大。特别是现场指示部分,由于不与液体介质直接接触,所以对高温、高压、高粘度、有毒有害、强腐蚀性介质,更显其优越性。因此,它比传统的玻璃管,板式液位计具有更高的可靠性、安全性、先进性、实用性。
储油罐磁翻板液位计技术参数
安装形式内容 | 侧装式 | 顶装式 | |
安装间距 (测量范围) |
500,800,1100,1400,1700, 2000,2500,3000,3500,4000, 4500,5000,5500,6000mm |
500,800,1100,1400,1700, 2000,2500,3000mm |
|
工作压力 | 0.6,1.6,2.5,4.0MPa | 0.6,1.6,2.5MPa | |
介质密度 | ≥ 0.5g/cm 3 | ≥ 0.76g/cm 3 | |
连接法兰 | 不锈钢 |
法兰 20-40(D N 20 P N 4.0) (GB9119-88) |
法兰 200-25(D N 200 P N 2.5) (GB9119-88) |
ABS | 法兰 20-10(D N 20 P N 1.0) (GB9119-88) |
法兰 200-6(D N 200 P N 0.6) (GB9119-88) |
|
主体材料 | ABS( 工作压力 0.6MPa) 1Cr18Ni9T | ||
介质温度 | -40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ ) | ||
环境温度 | -40 ℃ ~+70 ℃ | ||
示值误差 | ± 10mm | ||
介质粘度 | ≤ 1st(10 - 4 m/s) | ||
上下限开关 输出 |
1. 控制灵敏度 : 10mm 2. 输出接点容量 : AC220V2A 3. 接点寿命 : 5 × 10 4 |
||
电远传连续显示 |
1. 精度 : ± 1.5% 2. 输出负载 : 750 3. 输出信号 : 0~10mA 输出 ,220VAC 电源 4~20mA 输出 ,24VDC 二线制 4. 防爆特征 ia Ⅱ CT4 本质安全型 |
储油罐磁翻板液位计的使用注意事项
1.对超过一定长度(普通型>3米、防腐型>2米)的液位计。
2.安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;
3.当配有远传配套仪表时需做到如下几条:
4.应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);
5.远传配套仪表上感应面应面向和紧贴主导管;
6.调试时应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管(运行中应避免介质急速冲击浮子,引起浮子剧列波动,影响显示准确性),观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外);
7.应根据介质情况,不定期清洗磁翻板液位计的主导管清除杂质;
储油罐磁翻板液位计型谱
KM-UHZ | 厂家编号 | |||||||||||||
代号 | 含义 | T | 高温型 | 基本类型 | ||||||||||
P | 普通型 | Y | 高压型 | |||||||||||
D | 顶装型 | H | 高温高压型 | |||||||||||
F | 防腐型 | B | 防爆型(Bd为隔爆型、Bi为本安型) | |||||||||||
R | 伴热型 | |||||||||||||
代号 | 含义 | 4 | 4.0 |
过程压力 (MPa) |
||||||||||
0 | 常压 | 5 | 6.3 | |||||||||||
1 | 1.0 | 6 | 10.0 | |||||||||||
2 | 1.6 | 7 | 15.0 | |||||||||||
3 | 2.5 | 8 | 其他 | |||||||||||
代号 | 含义 | 4 | 0.75-0.9 |
介质密度 (g∕cm3) |
||||||||||
1 | 0.45-0.51 | 5 | 0.9-1.0 | |||||||||||
2 | 0.51-0.65 | 6 | 1.0-1.8 | |||||||||||
3 | 0.65-0.75 | |||||||||||||
代号 | 含义 | 2 | PVC/ UPVC | 主体材质 | ||||||||||
0 | 304 | 3 | 内衬F4(或PE) | |||||||||||
1 | 316/ 316L | 4 | 其他 | |||||||||||
0 | 翻柱现场显示型 | 显示方式 | ||||||||||||
1 | 变送输出型 | |||||||||||||
2 | 翻柱附带变送输出型 | |||||||||||||
3 | 其他型 | |||||||||||||
0 | 无报警点 | 报警代号 | ||||||||||||
1 | 有一个报警点 | |||||||||||||
2 | 有两个报警点 | |||||||||||||
3 | 其他 | |||||||||||||
X | 其他内容 如:量程(L) | 其他选项 | ||||||||||||
储油罐磁翻板液位计工作原理
磁翻板液位计主体外的翻板箱受主体内浮子(具有定向磁性源,按不同介质和压力针对研制)的作用促其翻板翻动并显示红白颜色,并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺,从而使液位的指示显得更加清晰。
UHZ磁翻板液位计结构如下图所示
储油罐磁翻板液位计的结构特点
1、磁翻板液位计结构
液位计根据浮力原理,浮子在测量管内随液位的升降而上下移动,浮子内的永久磁钢通过磁耦合作用,驱动红、白色翻柱翻转180’液位上升时,翻柱由白色转为红色,下降时,翻柱由红色转为白色,从而实现液位的指示。
2、上下限开关输出
利用磁性浮子随液位移动,使安装在液位计立管设定位置上的开关动作,实现开-关控制或报警。
3、液位计电远传
在磁翻板液位计上安装变送器。变送器由传感器和转换器两部分组成,它通过磁浮子上下移动,经磁耦合作用使导管内测量元件依次动作,获得电阻信号变化,转换成0~10或4~20mA的标准电流信号输出,以便与数字显示仪表或计算机联接,实现远传显示及控制。
