卧式储油罐液位计
发布时间:2021-01-11 15:31:16 点击次数:1522次

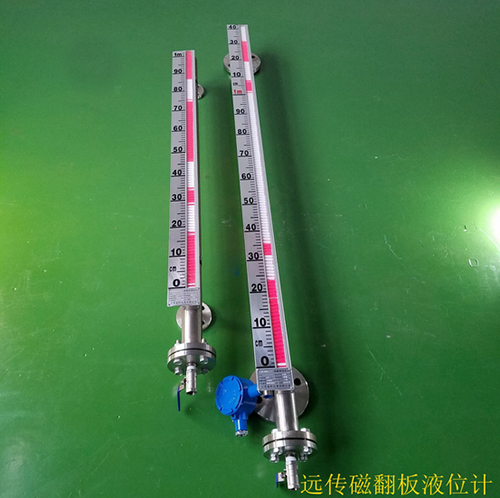

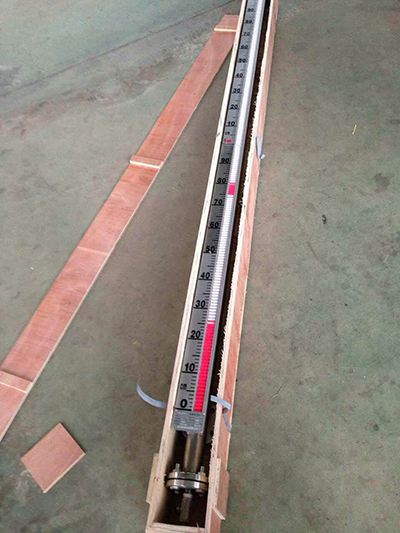

卧式储油罐液位计产品概述
金湖凯铭仪表有限公司生产的磁翻板液位计的*显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、可靠、耐用,而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警,控制或连锁;配上静压式液位变送器或干簧-电阻式液位变送器,可将液位,界位信号转换成二线制4-20mADC标准信号,实现远距离指示、检测、记录与控制。适用于腐蚀性介质且工作温度又较高场合的液位测量,结构可靠,使用寿命长。是硝酸等强腐蚀性介质液位测量的*好选择。为客户量身定制,对温度和压力要求不高的可以使用本公司的PP材质的液位计。该系列液位计可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
用户可根据工程需要,配合远传变送器使用,可实现就地数字显示,以及输出4~20mA的标准远传电信号 ,以配合记录仪表,或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用,对液位监控报警或对进液出液设备进行控制。
卧式储油罐液位计主要技术指标
1、量程范围(mm):300~19000
2、介质密度(g/cm3):0.5~2
3、介质粘度: ≤0.02Pa.S
4、工作温度℃:-40~350
5、压力等级(MPa):≤32
6、测量精度(mm):≤±10

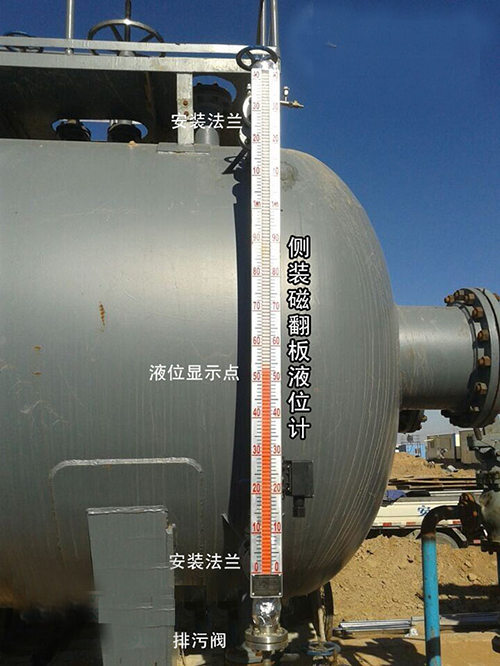

7、安装方式:侧装式、顶装式、底装式
8、防护等级:IP65
9、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型)
10、传输方式:4~20mA 或 开关量
11、接口法兰:PN4.0 DN25 HG20593(侧装式);PN1.0 DN100 HG20593(顶装式、底装式),可以根据用户的需要特殊定制。
注:当液位计安装受环境影响,空间位置L1<300订货时应明显提出。
卧式储油罐液位计应用须知
l、侧装式液位计与被测容器的上下分液管间*好各装一只截止阀门以便打开或关闭液位计;另一方面为维修液位计带来方便。在上下截止阀关闭时可打开液位计底部排污法兰或卸下排污螺钉,注入清水即可清洗液位计的主体。
2、安装液位计时,法兰中心线垂直度≤4‰,当液位计的测量范围大于3米时,需要考虑增加中间加固法兰(或朵攀)作固定支撑以增加强度。
3、配套远传液位变送器与二次仪表之间隔连线,要求连线的芯线截面面积应大于0.8mm。.与交流电源同路平行铺设时,至少应保持20厘米以上的间距,*好单独穿铁管铺设,或用屏蔽二芯电缆铺设,屏蔽层只能一端接地。
4、选用液位控制器,其触点容量均以阻性负载设计,如用非阻性或大力功率负载则要用中间继电器转换。
5、对液体介质中含有悬浮杂质的亲磁物质的场合,不宜使用本液位计,因这些杂质会对浮子组件造成卡阻。
6、外形结构中的盲区(L1)与介质密度有关。故不同介质有不同的盲区。
卧式储油罐液位计型谱
型 号 UHZ-517 |
结构特点 | 接液材质 |
测量范围 (mm) |
适用介质条件 | 法兰连接(mm) | 重量(kg) | |||||
温度 (℃) |
压力 (Mpa) |
密度 g/cm3 |
粘度 (Pa.s) |
DN | PN |
基本 重量 |
加长 基本 重量 |
||||
C10 | 标准型 |
1Cr18Ni 9Ti0Cr18Ni9 (304) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.0 1.6 |
6 | 5 |
C11 | 高压型 |
300- 8000 |
-20 +150 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
2.5 4.0 |
6 | 6 | |
C12 |
高温型 高压型 |
300- 8000 |
-20 +350 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
6.3 1.0 |
6 | 6 | |
C13 |
低温型号 (防霜型) |
300- 3500 |
>-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.6 2.5 |
6 | 7.5 | |
C14 |
液氨、液 化石油气 专用型 |
300- 15000 |
-20 +150 |
0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | |
C15 | 耐腐型 |
00Cr17Ni14Mo2 (316L) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 |
C16 |
防腐型( PP外层玻 璃钢) |
PP |
300- 5000 |
20 +100 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
C17 |
防腐型( PVC 外层 玻 璃钢) |
U-PVC |
300- 5000 |
20 +60 |
0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
C18 | 防腐型 | ABS |
300- 5000 |
-20 +120 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 |
C19 |
防腐型( 不锈钢内 衬PP) |
PP |
300- 15000 |
-20 +100 |
0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 |
C20 | 防腐型 | PE |
300- 5000 |
20 +40 |
0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 |
C21 |
蒸气夹套 加热型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 |
C22 |
高粘度 介质型 |
0Cr18Ni9 (304) |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 |
C23 |
食品专 用型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |
□ | 配套仪表及附件内容 | ||||||||||
O | 盲板法兰,不配排污阀 | ||||||||||
L | 液位计底部配排污阀 | ||||||||||
O | 无液位报警开关 | ||||||||||
H | 高位报警开关AK-3型,有记忆功能,故障不排除,信号不消除 | ||||||||||
L | 低位报警开关AK-4型,有记忆功能,故障不排除,信号不消除 | ||||||||||
B | 高位、低位报警开关全配,有记忆功能AK-3型和AK-4型 | ||||||||||
G | 高位报警开关,区域型报警AK-1型 |
附DF-1型转换言放大器壹台 PF113A插座壹只 JTX-012-22F大功率继电器(单点:壹只,双点贰只)PF083A插座 |
|||||||||
D | 低位报警开关,区域型报警AK-1型 | ||||||||||
Q | 高位、低位报警开关全配,区域型报警AK-1型贰台 | ||||||||||
S | 高位和低位一体化型报警开关,区域型报警AK-2型 | ||||||||||
O | 无液位控制开关 | ||||||||||
H | 上限控制开关,单点干黄CK-1型 | ||||||||||
L | 下限控制开关,单点干黄CK-1型 | ||||||||||
B | 上限、下限控制开关全配,单点干黄CK-1型贰付 | ||||||||||
W | 上限、下限控制开关一体化,双点干黄CK-2型 | ||||||||||
T | 上限控制开关,霍尔型传感器CK-3型 | ||||||||||
L | 下限控制开关,霍尔型传感器CK-4型 | ||||||||||
E | 上限、下限控制开关全配,霍尔型传感器CK-3型贰付 | ||||||||||
C | 上限、下限控制开关一体化,霍尔型传感器CK-4型 | ||||||||||
O | 无远传变送器装置 | ||||||||||
R | 配LB型捆绑式变送器,输出二线制4-20mADC | ||||||||||
S | 静压式远传变送器,(URS-100)输出二线制4-20mADC | ||||||||||
O | 普通防水型 | ||||||||||
B | 本质安全型ibⅡCT4,可配齐纳安全栅或IS4041-Ex隔离栅 | ||||||||||
Bd | 隔爆型dⅡCT4 | ||||||||||
O | 不配远传显示仪表 | ||||||||||
A | 数字、光柱显示调节报警仪 XGTH-510(竖式) | ||||||||||
B | 数字、光柱显示调节报警仪 XGTA-810(横式) | ||||||||||
C | 数字显示调节报警仪 XMTA-810(横式) | ||||||||||
E | 双光柱液位显示仪 XGH-202(竖式) | ||||||||||
D | 智能型液位/容量(重量)显示调节仪XMT-620(横式) | ||||||||||
-□□□□ | 测量范围(mm) | ||||||||||
-□□ | 介质密度(g/cm3) | ||||||||||
- | D | 开口常压容器 | |||||||||
□ | 工作压力(MPa) |

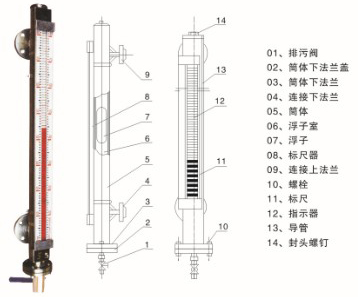

卧式储油罐液位计结构及原理
1、基本型:
根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的永久磁钢通过耦合作用,驱动红、白色翻柱翻转180°,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。
2、电远传:
在浮子液位计上安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。
3、上下限开关输出:
在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌黄开关,利用磁性浮子随液位移动使黄片开关动作时,实现报警或限位控制。
系统构成及接线
1、上下限开关输出:
由具有自保持作用的舌黄开关和转换器组成,舌黄开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
2、电远传:
由测量单元和变送单元两部分组成。
3、本安防爆:
a带本安防爆,上、下限开关输出型
防爆开关由舌黄开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。
b带本安防爆远传型
适合使用于∏类电气设备(工厂用)、C级气体,*高表面温度组别T4(135℃)。
c使用注意事项
①变送器外壳设有外接地,用户使用时必须可靠接地。
②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5m,电缆允许分布电容为0.8μF
卧式储油罐液位计的优点
1、结构简单、坚固牢靠、无需专门维护。
2、直接显示液位高低,不受被测液高温、易流动、易燃烧、有毒等特性的影响。
3、翻板工作无需电源,无需断开的情况下也能显示液位变化和报警。
4、可用于真空、高压、高温的环境,对密度低的液体也可适用。
5、耐腐蚀性能强,适用于大多数腐蚀性液体。
