储油罐液位计,油罐雷达液位计

发布时间:2021-01-11 15:16:04  点击次数:1510次

储油罐液位计产品概述
磁翻板液位计是本公司引进、吸收国外同类产品,并加以吸收、消化、提高,按原化学工业部颁布的磁性液位计标准T21584-95研制生产的产品。可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封,防泄漏和适应高压高温、腐蚀性条件下的液位测量,具有可靠的安全性,它弥补了玻璃板(管)液位计指示不清晰,易破碎的不足,不受高、低温度剧变的影响,不需多组液位计的组合。全过程测量无盲区,显示醒目、读数直观,且测量范围大。特别是现场指示部分,由于不与液体介质直接接触,所以对高温、高压、高粘度、有毒有害、强腐蚀性介质,更显其优越性。因此,它比传统的玻璃管,板式液位计具有更高的可靠性、安全性、先进性、实用性。
磁翻板液位计的*显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、可靠、耐用,而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警,控制或连锁;配上静压式液位变送器或干簧-电阻式液位变送器,可将液位,界位信号转换成二线制4-20mADC标准信号,实现远距离指示、检测、记录与控制。该系列磁翻板液位计可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。

储油罐液位计结构原理与工作特性

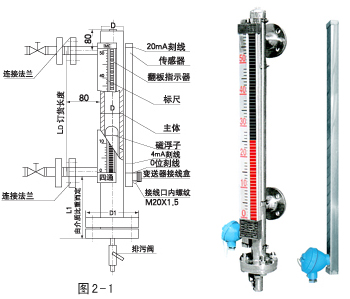

磁翻板液位计的结构原理如图,本体是一根连通管体,通过法兰与用户容器连接,连通管体内有一磁性浮子,随着液位的升降而升降。管体外面固定由翻柱组成的指示器,翻柱由红白两色组成,液拉未上升前为白色,当液位上升磁性浮子跟随上升,并通过磁耦合带动翻柱转动180度,翻成红成红色来指示液位,红、白界位即容器内的液位高度。
磁翻板液位计下方可装上排污阀,当需要时可打开排污阀,排除污垢。而上方设有排空螺栓,需要时可旋松螺栓排除空气。
在磁翻板液位计管体一侧可按用户需要加装上下限报警器,报警器分二种:(1)XG型报警器:报警器内装有动合型(常开)干簧管,当主体管内浮子随液位升(降)至报警设定点时,浮子内的磁钢将使干簧管闭合,发出接点信号,而当浮子随液位升(降)离开报警点后,该点信号自动撤消。(2)XJ型报警器:报警器内装有受磁耦合驱动报警开关,当浮子越过上下限报警点时,带动报警开关动作发出信号,实现液位报警或控制。报警开关具有一个常开触点和一个常闭触点。并具有液位不恢复报警信号不消除的记忆功能,对生产过程中的安全运行起到了非常重要的作用。

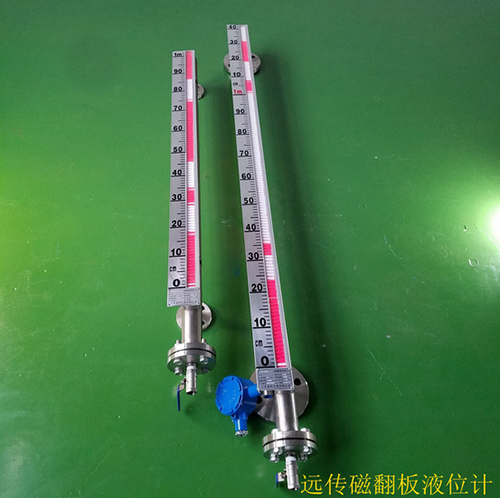

在磁翻板液位计管体的另一侧可按用户需要加装电远传变送器,将液位高度转换成标准电流信号输出,以供液位信号输出,以供液位信号远传至二次仪表进行指示控制与检测。

储油罐液位计特点
1、结构简单,坚固。先进的技术,新颖的设计
2、抗压,指示部分和测量部分密封隔离
3、适合于恶劣的操作条件和环境条件
4、对密度≥ 0.5kg/l 的液体/ 液化气具有可靠功能
5、大型刻度条,便于读数
6、具有 PTFE 衬里或硬塑料等不同类型
7、压力:标准型≥ 4.0MPa ,中压型:6.3MPa,高压型:10.0MPa,16.0-42.0MPa
8、温度:标准型≤120℃, 中温型≤220℃,高温型≤450℃
9、可进行密度差≥ 0.1kg/l 的两种液体介质之间的界面测量
10、指示器可更换,增加限位开关和远传系统
11、远传电流输出:4~20mA (HART)
12、选型采购请咨询我公司销售、技术相关人员。

储油罐液位计技术参数

安装形式内容 侧装式 顶装式
安装间距
(测量范围)
不锈钢 500~5000(mm) 500-2500(mm)
ABS、PP-R 500~4000(mm)
工作压力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa
介质密度 >0。6g/c >0.76g/c
法兰连接 不锈钢 法兰20-40(DN20 PN1.0-4.0)
(GB9119-88)

法兰200-25(DN200 PN1.6)
(GB9119-88)
ABS 法兰20-10(DN20 PN1.0)
(GB9119-88)

法兰200-6(DN200 PN0.6)
(GB9119-88)
主体材料 ICr18Ni9Ti、ABS、PP-R(工作压力0.6MPa)
介质温度 -40~100℃(ABS、PP-R:-40~80℃)
环境温度 -40~+70℃
示值误差 ±100mm
介质粘度 ≤1st(10-4 /s)
上、下限
开关输出
    1、控制灵敏度:10mm
    2、输出接点容量:AC220V 2A
    3、接点寿命:5×104次
    4、防爆特征:iaIICT4本质安全型
电远传、连续显示     1、精度:±1.5%
    2、输出负载:750Ω
    3、输出信号:4~20mA输出,24V DC二线制
    4、防爆特征:iaIICT4本质安全型

储油罐液位计安装使用与维护

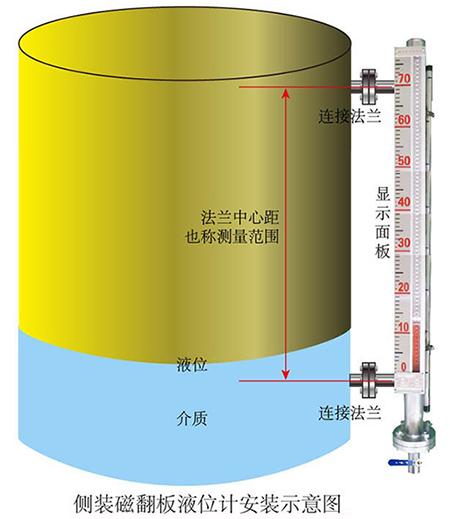

1、磁翻板液位计安装必须垂直,以保证浮球组件在主体管内上下运动自如。
2、磁翻板液位计主体周围不容许有导磁体靠近否则直接影响液位计准确工作。
3、磁翻板液位计安装完毕后,需要用磁钢进行校正对翻柱导引一次使零位以下显示红色,零位以上显示白色。
4、磁翻板液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管,避免液体介质带着浮球组件急速上升,而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
5、因运输过程中为了不使浮球组件损坏,故出厂前将浮球组件取出液位计主体管外,待液位计安装完毕后,打开底部排污法兰,再将浮球组件重新装入主体管内,注意浮球组件重的一头朝上,不能倒装。如果在出厂时已经将浮球组件安装在主体管内,为保证运输过程中不使浮球组件损坏,我们用软卡将浮球组件固定在主体管内,安装时只要将软卡抽出即可。
6、根据介质情况,可定期打开排污法兰清洗主体管沉淀物质。

储油罐液位计型谱
KMUHZ 磁翻板液位计
   代码 安装方式
2 侧装式

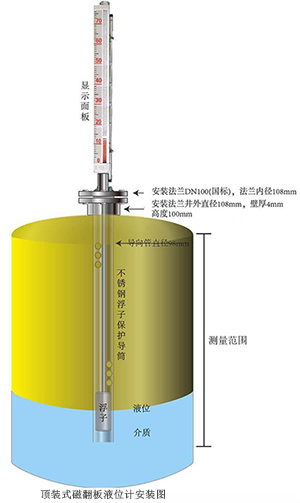

3 顶装式
  代码 主体材质
1 ABS
2 304
3 316L
4 304+PTFE
  代码 公称压力
1 0.6Mpa(仅适用于主体材质为ABS时)
2 1.6Mpa
3 2.5Mpa
4 4.0Mpa
  代码 输出信号
1 基本型
2 带上、下限开关输出
3 带电远传(0~10mA输出,220V,AC)
4 带电远传(4~20mA输出,24V,AC)
5 带本案防爆型远传(4~20mA输出,24V,AC)
  安装间距(测量范围)
L1 安装深度(顶装式)(0~4000mm任选)
  介质密度g/cm³
