地下储油罐液位计

发布时间:2021-01-11 15:28:47  点击次数:1408次

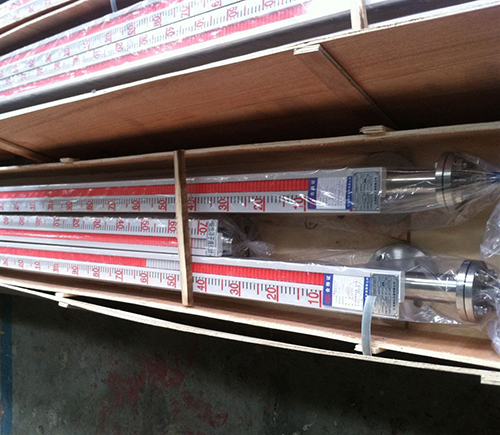

地下储油罐液位计产品概述
磁翻板液位计,是本公司引进、吸收国内外同类产品,并加以消化、吸收、提高,按原化学工业部颁布的磁性液位计生产的产品。可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位测量。该磁翻板液位计系列可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量。全过程测量无盲区,显示醒目,读数直观。特别是现场指示部分,由于不与液体介质直接接触,所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质,更能显示其优越性。因此,它比传统的玻璃管式、板式液位计具有更高的可靠性、安全性、先进性、实用性。

地下储油罐液位计技术参数
1、测量范围:200—12000mm
2、测量精度:±10mm
3、介质密度:≥0.5g/cm3
4、工作压力:0-15MPa(其他特殊要求可订制)
5、工作温度:-40~450℃(订货时需注明温度范围)
6、介质粘度:≤0.4Pa.s(对粘度大或低温易结晶介质要选用夹套型)
7、测量界位比重差:0.15g/cm3
8、本厂出厂连接法兰尺寸:DN20PN2.5(公管制)连接法兰采用化工部1998年发布的H(120592—20635—97法兰标准.若采用其他法兰标准请用户在订货时注明.法兰连接孔分布形状:正方形.
9、输出信号:二线制4—20mADC
10、出线接口螺纹:M20*1.5内螺纹
11、防护等级:IP65
12、防爆等级:dIIBT4—6iaIICT4—6

地下储油罐液位计的使用注意事项
1.对超过一定长度(普通型>3米、防腐型>2米)的液位计。
2.磁翻板液位计的安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;
3.当配有远传配套仪表时需做到如下几条:
4.应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);
5.远传配套仪表上感应面应面向和紧贴主导管;
6.调试时应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管(运行中应避免介质急速冲击浮子,引起浮子剧列波动,影响显示准确性),观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外);
7.应根据介质情况,不定期清洗磁翻板液位计的主导管清除杂质;

地下储油罐液位计用途与适用范围

类型 型号 适用范围及用途

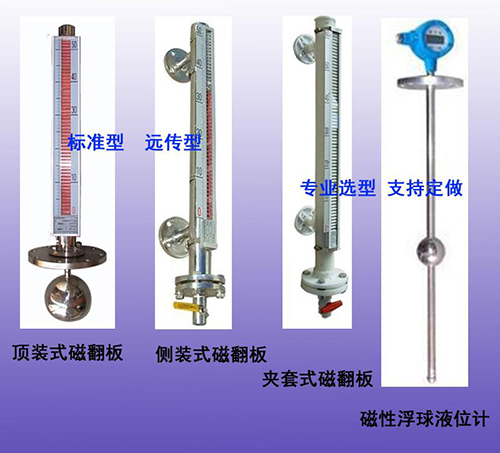

普通型 UHZ -P 普通型浮子液位计是一种就地显示仪表,广泛应用于石油、化工、电力、轻工、环保等部门,对开口或承压容器中的液位进行连续显示。
防腐型 UHZ- F 特别适合于具有腐蚀性、毒性的液位测量指示(工作压力≤1.6MPa;测量范围≤2m)。
伴热型 UHZ- R 适用于测量粘度比较大,温度比较高或比较低的液体介质(该仪表需要使用伴热装置)。
高温型 UHZ- T 适用于容器压力小于10Mpa、温度在200℃~450℃之间的液体介质的液位连续测量。
高压型 UHZ- Y 适用于温度为200℃以下、过程压力高于10Mpa(20Mpa以下)的密闭容器内,测量液体介质的液位情况。
高温高压型 UHZ- H 适用于温度高于200℃、过程压力高于10Mpa(20Mpa以下)的密闭容器内,测量液体介质的液位情况。
防爆型 UHZ -B 适用于在易燃易爆环境里、需要电信号远程传输的情况,该仪表带4mA~20mA电流信号或上下限报警设定的液位变送器等电子装置。
顶装型 UHZ -D 适用于各种地下流动介质储罐,可在地面上显示液位。不适合于强烈振动和强磁的工作场合(工作压力≤1.6MPa;测量范围≤2m)。

注:
1、对于含有固体悬浮杂质、铁磁性杂质的容器我公司可提供过滤装置;
2、带有变送输出电信号的液位计,其介质温度不超过100℃或者需要做降温处理。

地下储油罐液位计型谱
KM-UHZ 磁翻板液位计
  代码 安装方式
2 侧装式
3 顶装式
  代码 主体材质
1 ABS
2 304
3 316L
4 304+PTFE
  代码 公称压力
1 0.6Mpa(仅适用于主体材质为ABS时)
2 1.6Mpa
3 2.5Mpa
4 4.0Mpa
  代码 输出形式
1 基本型(现场显示)
2 带上、下限开关输出
3 带电远传(0~10mA输出,220V,AC)
4 带电远传(4~20mA输出,24V,AC)
5 带本案防爆型远传(4~20mA输出,24V,AC)

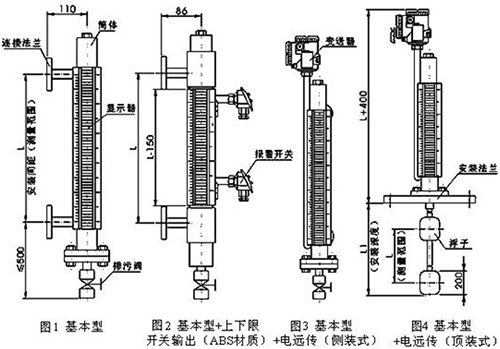

  安装间距(测量范围)

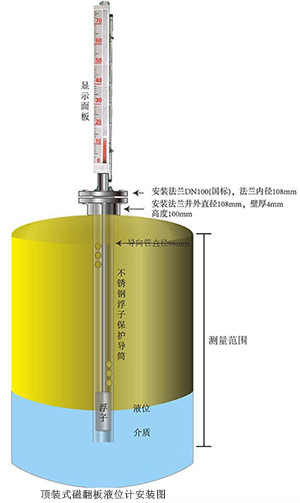

L1 安装深度(顶装式)(0~4000mm任选)
  介质密度g/cm³

1、如果您设计的过程连接法兰且与我公司的型号不同,或者采用其它标准,我们可以按照您的要求供货;
2、仪表的测量范围为两个连接法兰的中心距(顶装型除外),其中下连接法兰的中心即为仪表指示的零点;
3、仪表的测量范围为两个连接法兰的中心距(顶装型除外),排污阀距离法兰中心距的长度由适用介质的密度来确定
4、您应保证设备上连接法兰的端面具有恰当的平面度、垂直度、中心距,以保证我们的产品的安装和使用;
5、浮子室(或者称为主体管)内应保持清洁而不应有杂质,特别是铁磁性物质。当介质不清洁时,应增加吸附或过滤装置,以确保仪表正常工作。

地下储油罐液位计工作原理

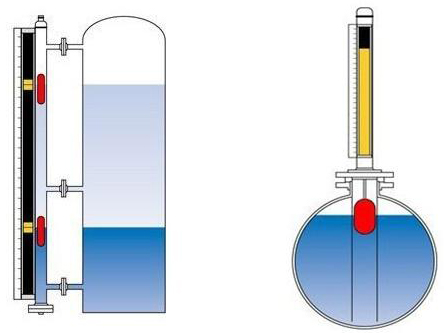

在桶槽外侧装置延伸旁路管,由旁路管外加装液位指示器,将装有磁铁的浮球放进旁路管内,因磁性色片内装着与浮球磁性相反之磁铁,所以当浮球上升时会吸引磁性色片翻动,磁性色片颜色会由白色翻为红色(或银色翻为金色),以指示实际液面高度。

地下储油罐液位计特点及适用场所
1、适用于高温、高压力、强酸、强碱及防爆要求、结构简单、可靠耐用,可加装多种选购配件使控制更加容易。
2、加装液位传送器及磁性开关,不须停机可**安装或调整。
3、若电源中断,现场磁性开关亦不受影响,准确性高。
4、每10公分加一不同颜色的色片,使液位容易辨识。
5、舍用于染整设备、废水处理、发电厂、化工设备,热煤油锅炉和石化工业等

地下储油罐液位计的结构特点
1、磁翻板液位计结构
液位计根据浮力原理,浮子在测量管内随液位的升降而上下移动,浮子内的永久磁钢通过磁耦合作用,驱动红、白色翻柱翻转180’液位上升时,翻柱由白色转为红色,下降时,翻柱由红色转为白色,从而实现液位的指示。
2、上下限开关输出
利用磁性浮子随液位移动,使安装在液位计立管设定位置上的簧片开关动作,实现开-关控制或报警。
3、液位计电远传
在磁翻板液位计上安装变送器。变送器由传感器和转换器两部分组成,它通过磁浮子上下移动,经磁耦合作用使导管内测量元件依次动作,获得电阻信号变化,转换成0~10或4~20mA的标准电流信号输出,以便与数字显示仪表或计算机联接,实现远传显示及控制。
