储油罐液位计,油罐选用什么液位计

发布时间:2021-01-11 15:12:01  点击次数:999次

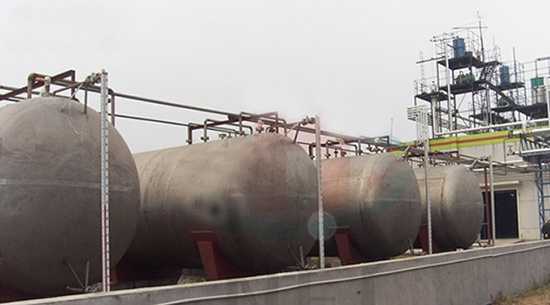

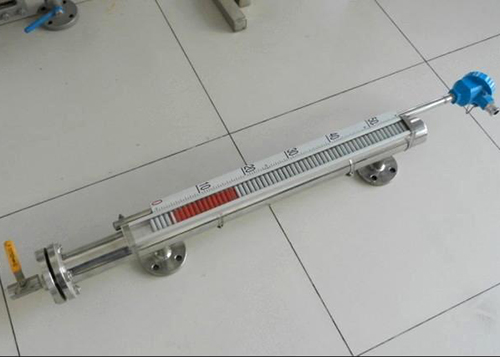

储油罐液位计技术参数

安装形式内容 侧装式 顶装式
安装间距
(测量范围)
500,800,1100,1400,1700,
2000,2500,3000,3500,4000,
4500,5000,5500,6000mm
500,800,1100,1400,1700,
2000,2500,3000mm
工作压力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa
介质密度 ≥ 0.5g/cm 3 ≥ 0.76g/cm 3
连接法兰 不锈钢 法兰 20-40(D N 20 P N 4.0)
(GB9119-88)
法兰 200-25(D N 200 P N 2.5)
(GB9119-88)
ABS 法兰 20-10(D N 20 P N 1.0) (GB9119-88) 法兰 200-6(D N 200 P N 0.6)
(GB9119-88)
主体材料 ABS( 工作压力 0.6MPa) 1Cr18Ni9T
介质温度 -40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ )
环境温度 -40 ℃ ~+70 ℃
示值误差 ± 10mm
介质粘度 ≤ 1st(10 - 4 m/s)
上下限开关
输出
1. 控制灵敏度 : 10mm
2. 输出接点容量 : AC220V2A
3. 接点寿命 : 5 × 10 4
电远传连续显示 1. 精度 : ± 1.5%
2. 输出负载 : 750
3. 输出信号 : 0~10mA 输出 ,220VAC 电源
4~20mA 输出 ,24VDC 二线制
4. 防爆特征 ia Ⅱ CT4 本质安全型

储油罐液位计型谱
KM-UHZ 厂家编号
  代号 含义 T 高温型 基本类型
  P 普通型 Y 高压型
  D 顶装型 H 高温高压型
  F 防腐型 B 防爆型(Bd为隔爆型、Bi为本安型)
  R 伴热型
  代号 含义 4 4.0 过程压力
(MPa)
  0 常压 5 6.3
  1 1.0 6 10.0
  2 1.6 7 15.0
  3 2.5 8 其他
  代号 含义 4 0.75-0.9 介质密度
(g∕cm3
  1 0.45-0.51 5 0.9-1.0
  2 0.51-0.65 6 1.0-1.8
  3 0.65-0.75
  代号 含义 2 PVC/ UPVC 主体材质
  0 304 3 内衬F4(或PE)
  1 316/ 316L 4 其他
  0 翻柱现场显示型 显示方式
  1 变送输出型
  2 翻柱附带变送输出型
  3 其他型
  0 无报警点 报警代号
  1 有一个报警点
  2 有两个报警点
  3 其他
  X 其他内容 如:量程(L) 其他选项


储油罐液位计工作原理

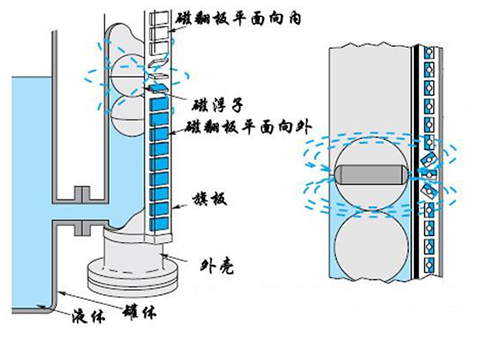

磁翻板液位计主体外的翻板箱受主体内浮子(具有定向磁性源,按不同介质和压力针对研制)的作用促其翻板翻动并显示红白颜色,并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺,从而使液位的指示显得更加清晰。

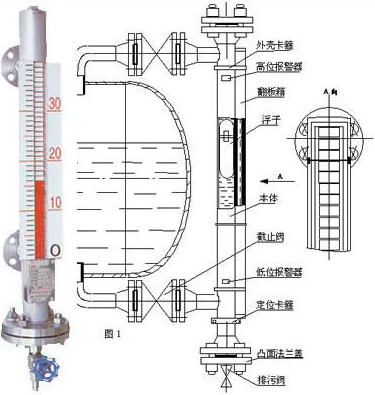

UHZ磁翻板液位计结构如下图所示

储油罐液位计的结构特点
1、磁翻板液位计结构
液位计根据浮力原理,浮子在测量管内随液位的升降而上下移动,浮子内的永久磁钢通过磁耦合作用,驱动红、白色翻柱翻转180’液位上升时,翻柱由白色转为红色,下降时,翻柱由红色转为白色,从而实现液位的指示。
2、上下限开关输出
利用磁性浮子随液位移动,使安装在液位计立管设定位置上的开关动作,实现开-关控制或报警。
3、液位计电远传
在磁翻板液位计上安装变送器。变送器由传感器和转换器两部分组成,它通过磁浮子上下移动,经磁耦合作用使导管内测量元件依次动作,获得电阻信号变化,转换成0~10或4~20mA的标准电流信号输出,以便与数字显示仪表或计算机联接,实现远传显示及控制。

储油罐液位计的使用注意事项
1.对超过一定长度(普通型>3米、防腐型>2米)的液位计。
2.安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;
3.当配有远传配套仪表时需做到如下几条:
4.应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);
5.远传配套仪表上感应面应面向和紧贴主导管;
6.调试时应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管(运行中应避免介质急速冲击浮子,引起浮子剧列波动,影响显示准确性),观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外);
7.应根据介质情况,不定期清洗磁翻板液位计的主导管清除杂质;
